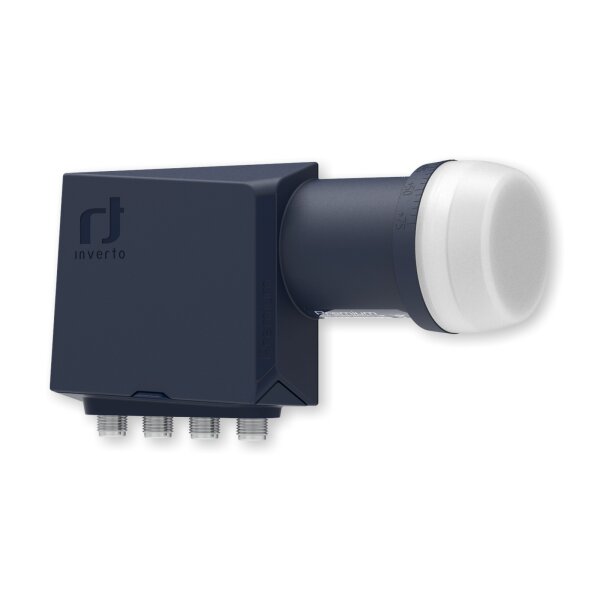

LNB Inverto Quad Premium 40mm

Artikelnummer: 24655
Kategorie: Sat & Kabel-TV
Hersteller: FTA Communication Technologies S.A.R.L

Quad LNB, 40mm, Rauschmaß 0,2 dB

Typ

Preise nach Anmeldung sichtbar

Sofort verfügbar

Beschreibung

Quad Premium LNB 40mm
IDLP-QDL413-PREMU-OPN
Item: 6520

Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen.
Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieses LNB optimierte Empfangsmöglichkeiten.
Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung zu vier Set-Top Boxen.
Das LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte,
einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken.

Hauptmerkmale
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität

Technische Daten
Eingangsfrequenzbereich im unteren Band : 10.7 GHz ~ 11.7 GHz
Ausgangsfrequenzbereich im unteren Band : 950 MHz ~ 1950 MHz
LO-Frequenz im unteren Band : 9.75 GHz
Eingangsfrequenzbereich im oberen Band : 11.7 GHz ~ 12.75 GHz
Ausgangsfrequenzbereich im oberen Band : 1100 MHz ~ 2150 MHz
LO-Frequenz im oberen Band : 10.6 GHz
Rauschzahl : 0.2 dB typ. (0.7 dB max.)
LO-Temperaturdrift bei 60 °C : ±2.0 MHz max.
LO-Anfangsgenauigkeit (bei 25 °C) : ±500 kHz max.
LO-Phasenrauschen bei 1 kHz : -70 dBc/Hz
LO-Phasenrauschen bei 10 kHz : -80 dBc/Hz
LO-Phasenrauschen bei 100 kHz : -90 dBc/Hz
LO-Phasenrauschen bei 1 MHz : -100 dBc/Hz
Konvertierungsverstärkung : 57 dB ~ 67 dB
Verstärkungswelligkeit (über 26 MHz Bandbreite) : 1 dB max. (peak-to-peak)
Verstärkungsvariation (über das gesamte Band) : 4 dB max. (peak-to-peak)
Spiegelunterdrückung : 40 dB min.
Intermodulation 3. Ordnung – ICP3 : +10 dBm min
1 dB Kompressionspunkt (bei Ausgang) : 0 dBm min.
Kreuzpolarisationsisolierung : 22 dB min.
Steuersignal Ca (V) : 10.0 V ~ 14.0 V
Steuersignal Cb (H) : 16.0 V ~ 20.0 V
Steuersignal Cc (Bandumschaltung) : 22 kHz ± 4 kHz, 0.4V – 0.8V pp
Ausgangs-VSWR : 2.0 : 1 max.
Störpegel im Band : -65 dBm max.
Stromaufnahme : 200 mA max. (10 VDC ~ 20 VDC)
Betriebstemperatur : -30 °C ~ +60 °C
Ausgangsimpedanz : 75 O (F-type)
Ausgangsanschluss : F-Type (female)
Gewicht : 177 g
